如何使用ptc电加热器
 2022年05月27日 |阅读次数:1940

ptc电加热器具有当超过一定温度时其电阻显着升高的特性。这一特性使其适合用作温度保护器件,用于检测定义的高温以保护电路免于过热。

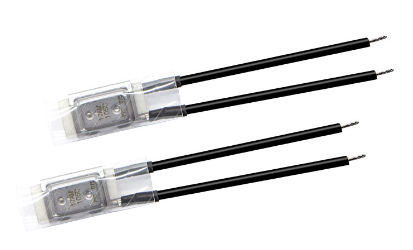

ptc电加热器


ptc电加热器的优点:

PTC热敏电阻是基于具有高正温度系数(PTC)的特殊半导体陶瓷的温度相关电阻器。它们在室温下表现出相对较低的电阻值,但当它们被外部热源加热到一定温度(居里温度)以上时,它们的电阻会显着上升。

凭借这种独特的特性,ptc电加热器可用于保护组件和设备免于过热。PTC 极限温度传感器产品组合包括 SMD、引线盘和螺纹型,因此几乎可以使用合适的组件每个过热检测要求。电机保护传感器是 PTC 极限温度传感器,具有特殊设计的形状,可直接组装在电机绕组(定子侧)内。

以下是 PTC 极限温度传感器和电机保护传感器的应用。

PTC极限温度传感器的应用

应用:晶体管电路的过温保护

应用:功率半导体器件的过温保护

应用:单相/三相感应电机的过温保护

应用:晶体管电路的过温保护

ptc电加热器可以作为一种简单方便的方法来保护晶体管电路免受环境温度升高或晶体管本身产生的热量的影响。

电路中使用的 PTC 热敏电阻检测到环境温度的升高并进入高欧姆状态。结果,晶体管的基极-发射极电压下降,晶体管切断负载电流。当环境温度恢复到正常水平时,PTC热敏电阻恢复到原来的低阻状态。


ptc电加热器结构


应用:功率半导体器件的过温保护

PTC 热敏电阻热粘合到散热器(散热器)。当超过一定温度时,ptc电加热器的阻值显着升高,功率晶体管的基极电压下降。其结果是,集电极电流减少,发热被抑制,从而防止功率晶体管过热。

应用:单相/三相感应电机的过温保护

在包括工业设备在内的许多电子设备中使用的单相和三相感应电动机包含过流和过热保护装置。特别是,ptc电加热器用作电机保护传感器,以防止电机过热。可以实现高度可靠的保护。当 PTC 热敏电阻加热到一定温度时,跳闸单元(自动断路器)被激活以关闭电源。
